一、產品簡介

WS3051-DP-1199雙法蘭液位變送器是我司引進國外先進技術和設備生產的新型變送器，關鍵原材料，元器件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內較為流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。液位變送器帶上遠傳密封裝置后，就成為WS3051-DP-1199雙法蘭液位變送器，它仍具有差壓/壓力變送器的各種特點。可與HART手操器相互通訊，通過它進行設定，監控。

二、工作原理

WS3051-DP-1199雙法蘭液位變送器是用于防止管道中的介質直接進入變送器里的壓力傳感器組件，它與變送器之間是靠注滿流體的毛細管連接起來的。用于測量液體、氣體或蒸汽的液位、流量和壓力，然后將其轉變成4～20mA DC信號輸出。

三、技術特點

1、需要將高溫介質與變送器隔離；

2、測量介質對變送器敏感元件有腐蝕作用；

3、被測介質由于環境或溫度變化而固化或結晶；

4、更換被測介質需要嚴格凈化測量頭；

5、懸浮液體或高粘度介質；

6、測量頭必須保持清潔衛生；

7、密封壓力容器測量。

四、產品特點

1. 測量范圍廣: 0～100m 、-0.1MPa-0, 0-(10KPa-20MPa)（根據用戶量程來適選）

2. 零點、量程連續可調

3. 具有反向極性保護及限流保護

4. 耐沖擊性能突出

5. 高精度、高穩定性、高可靠性

6. 特殊的接線結構，維護、檢修特別方便

7. 適用于要求高的場合，符合計量標準要求

8. 獨特的設計使防水錘沖擊性能好，使用壽命長

9. 根據特殊要求，可使之具有良好的抗結冰性能

10．采用一體化結構的二線制變送器，無活動部件，維護簡易

11．四位半數字顯示，高清背光，便于現場查看

12．本質安全型和隔爆型可用于危險現場

五、技術參數

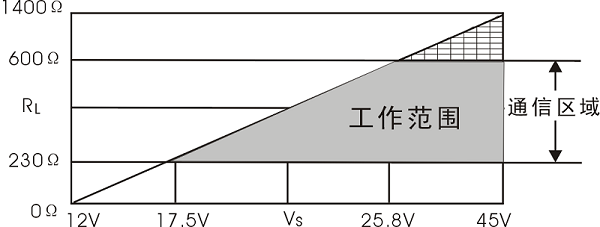

負載特性圖

基本誤差：0.2%F•S. 0.5%F.S
測量范圍：0～100m 、-0.1MPa-0, 0-(10KPa-20MPa)（根據用戶量程來適選）

線性度：優于0.2%F•S
溫度漂移 ＜±0.025%F•S/℃(0-50℃)
長期穩定性：≤0.02%F•S/年
響應時間： ≤10mS
供電電源：24VDC(或12VDC-45VDC任意恒壓電源)

輸出：4～20mA(或O～10mA 1～5V O～5V 0～1OV)

負載電阻：電路板的最大負載電阻RL為：RL=Vs-12V/0.023A,式中RL—最大負載電阻（單位Ω），通訊時RL最大為600Ω；Vs——供電電源電壓（單位V）。

溫度范圍：電子線路：-40～+85℃   、敏感元件（充硅油）：-40～+104℃  、（充惰性油）：-18～+71℃

儲藏溫度：-40～+55℃；

啟動時間：最大阻尼時＜2s

阻   尼：電氣阻尼為0～16s，可按0.1s間隔調整，敏感元件（充硅油）固有時間0.2s。

環境溫度：-20～ +85℃

法蘭裝置形式：

1）1191PFW扁平式遠傳裝置（標準3″、工作壓力2.5MPa）
2）1191RTW型螺紋安裝式遠傳裝置（最大工作壓力10MPa）
3）1191RFW型法蘭安裝式遠傳裝置
4）1191EFW型插入筒式遠傳裝置（標準3″或4″，工作壓力2.5MPa）

法蘭尺寸：DN15～DN500不等

電氣接口：M20×1.5、1/2NPT

安裝位置：無限制

外殼防護等級：IP67

法蘭材質：304、 316L

隔離膜片材質：316L 、哈氏合金、鉭

變送器材料：

·螺栓為碳鋼鍍鋅；

·電氣外殼為低銅鋁合金；

·電氣外殼表面涂層為環氧噴塑。

防爆等級： EXdⅡCT6

六、應用行業

1、制糖業與釀酒業：榨取果汁、糖漿、葡萄汁、酸橙汁密度、酒精GL度、糖蜜、己烷/乙醇等；

2、奶制品業：煉乳、乳糖、乳酪、干乳酪、乳酸等；

3、采礦：煤、鉀堿、鹽水、磷酸鹽、鈣化合物、石灰石、銅、金等；

4、煉油：潤滑油、芳香劑、燃油、植物油等；

5、食品加工：番茄汁、葡萄汁、檸檬汁、番茄醬、糖蜜、植物油、果糖漿、果凍、果醬等；

6、紙漿與造紙業：黑漿、綠漿、紙漿清洗、蒸發器、苛性堿等；

7、飲料加工：啤酒、軟飲料、果酒、速溶咖啡、麥芽等；

7、化工：燒堿、酸、尿素、清潔劑、聚合物密度、乙二醇、氯化鈉、氫氧化鈉等；

8、石化：天然氣、油氣水洗、煤油、潤滑油、油/水等。

WS3051-DP-1199雙法蘭液位變送器附錄：

☆  耐腐蝕性好的材料           ○  尚耐腐蝕的材料            ×  不耐腐蝕的材料

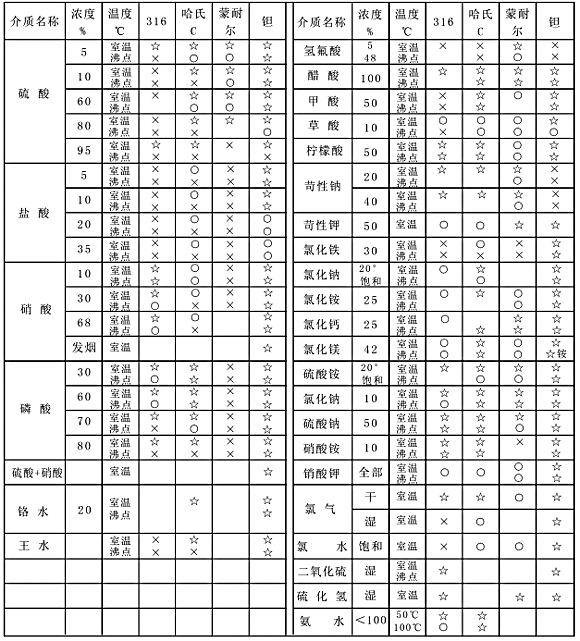

變送器膜片耐腐蝕參考表
